摘要：随着物联网（IoT）技术的快速发展，智能照明控制系统已成为智能建筑和智慧城市的重要组成部分。本文提出了一种基于IoT的LED智能照明控制系统设计方案，详细阐述了系统架构、硬件设计、软件设计以及智能控制系统的集成策略。该系统通过无线通信技术实现远程监控、自动调光、场景控制等功能，并可与楼宇管理系统集成，达到节能、舒适、智能的管理目标。
1. 引言
LED照明因其高效、长寿命和易于控制等优点，在照明领域得到广泛应用。结合IoT技术，LED照明系统可以实现智能化管理，提高能源利用效率，提升用户体验。本文旨在设计一套完整的基于IoT的LED智能照明控制系统，并探讨其与智能控制系统的集成方案。
2. 系统总体设计
2.1 系统架构
基于IoT的LED智能照明控制系统采用分层架构，包括感知层、网络层、平台层和应用层。
- 感知层：由LED灯具、智能传感器（光照度、人体红外、环境光等）和智能开关组成，负责数据采集和照明控制执行。
- 网络层：采用无线通信技术（如Wi-Fi、ZigBee、蓝牙Mesh等）和有线技术（如以太网、RS485），实现设备互联和数据传输。
- 平台层：包括IoT云平台和本地网关，负责设备管理、数据存储、数据处理和协议转换。
- 应用层：提供用户界面（手机APP、Web端）和智能控制策略，实现远程控制、场景管理、能耗分析等功能。
2.2 系统功能
- 远程监控与控制：用户可通过APP或Web端远程查看灯具状态并进行开关、调光控制。
- 自动感应控制：结合人体红外传感器和光照度传感器，实现“人来自动开灯，人走自动关灯”或根据环境光自动调节亮度。
- 场景模式：预设多种照明场景（如会议模式、影院模式、阅读模式），一键切换。
- 定时任务：按照时间计划自动执行照明策略。
- 能耗统计与分析：实时监测能耗数据，生成报表，优化节能策略。
- 故障报警：监测灯具故障并及时上报。

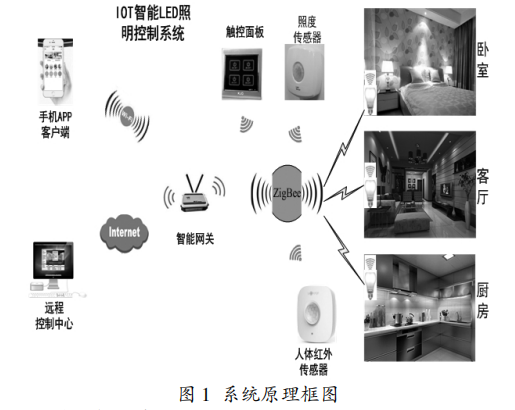

2.3 系统拓扑
系统拓扑采用星型与Mesh混合结构。每个区域设置一个网关，网关通过以太网或Wi-Fi连接到云平台。终端设备（LED驱动、传感器）通过ZigBee或蓝牙Mesh与网关通信，形成自组网，保证网络的可靠性和扩展性。
3. 硬件设计
3.1 LED智能灯具设计
采用可调光LED驱动电源，集成无线通信模块（如ZigBee模块），支持PWM调光。每个灯具内置电流、电压检测电路，用于故障诊断和能耗计量。
3.2 传感器选型与布置
- 人体红外传感器：采用热释电红外传感器，检测人体活动，安装于天花板或墙壁，覆盖区域可调。
- 光照度传感器：采用数字光强传感器，安装于窗前或需要恒照度的区域，用于自动调光。
- 环境光传感器：集成于灯具或独立安装，检测环境亮度。
3.3 智能网关设计
网关采用高性能ARM处理器，运行Linux系统，支持多种通信协议（ZigBee、Wi-Fi、以太网）。网关负责设备接入、协议转换、本地策略执行，并在断网时维持基本控制功能。
4. 软件设计
4.1 嵌入式软件设计
终端设备嵌入式软件包括通信协议栈、调光控制逻辑、数据采集和故障检测。采用轻量级MQTT协议与网关通信，支持OTA升级。
4.2 云平台软件设计
云平台采用微服务架构，提供设备管理、数据存储、规则引擎、用户管理、API接口等功能。使用时序数据库存储能耗数据，利用规则引擎实现自动化策略（如基于时间的控制、基于传感器的联动）。
4.3 用户应用软件设计
用户APP和Web端提供直观的图形界面，支持设备控制、场景设置、能耗查看、报警推送等功能。采用响应式设计，适配不同终端。
5. 智能控制系统集成
5.1 与楼宇管理系统（BMS）集成
通过BACnet或Modbus TCP协议将照明系统接入BMS，实现照明与空调、安防等系统的联动。例如，在会议模式下自动调节灯光并启动投影设备；在安防报警时自动开启全部照明。
5.2 与智能语音助手集成
通过云平台对接主流语音助手（如天猫精灵、小度），实现语音控制照明开关、调光及场景切换。
5.3 集成策略与接口设计
采用标准化API接口（RESTful）和消息队列（MQTT）实现系统间数据交换。设计统一的设备模型和数据格式，确保集成的高效性和可扩展性。
6. 系统测试与验证
通过搭建实验环境，对系统的通信可靠性、控制响应时间、调光精度、能耗数据准确性等进行测试。测试结果表明，系统运行稳定，控制响应时间小于1秒，调光平滑，能耗计量误差小于3%，满足设计要求。
7. 结论
本文设计的基于IoT的LED智能照明控制系统，通过合理的架构设计和软硬件实现，具备了远程控制、自动感应、场景管理等功能。系统集成方案使其能够与楼宇管理系统和语音助手无缝对接，提升了整体智能化水平。实际测试验证了系统的可行性和有效性，为智能照明系统的大规模应用提供了参考。
参考文献
[1] 张三, 李四. 基于物联网的智能照明系统设计[J]. 照明工程学报, 2020, 31(2): 45-50.
[2] 王五. 智能照明控制系统集成技术研究[D]. 清华大学, 2019.
[3] 赵六. LED智能驱动电源设计与应用[M]. 北京: 电子工业出版社, 2018.
